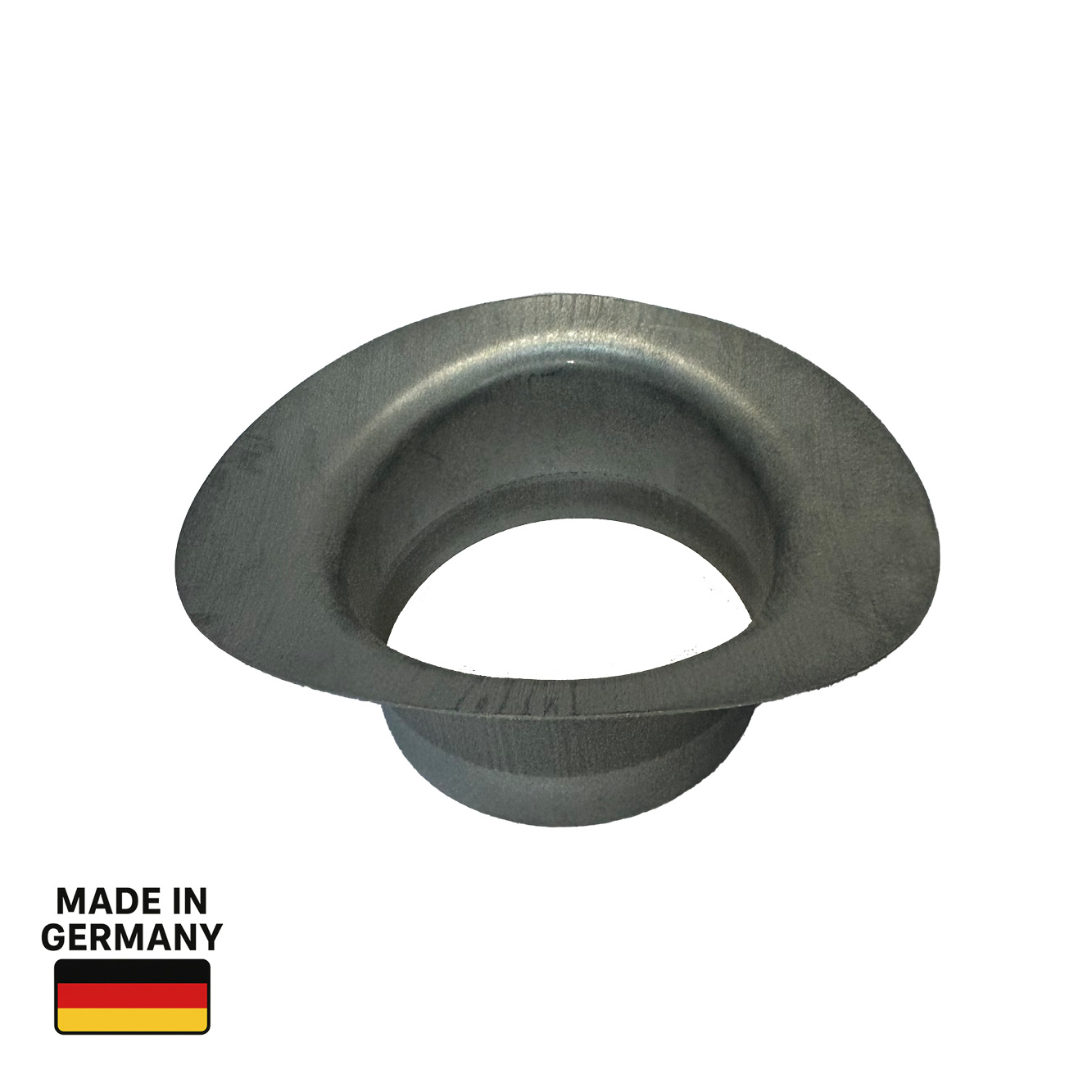

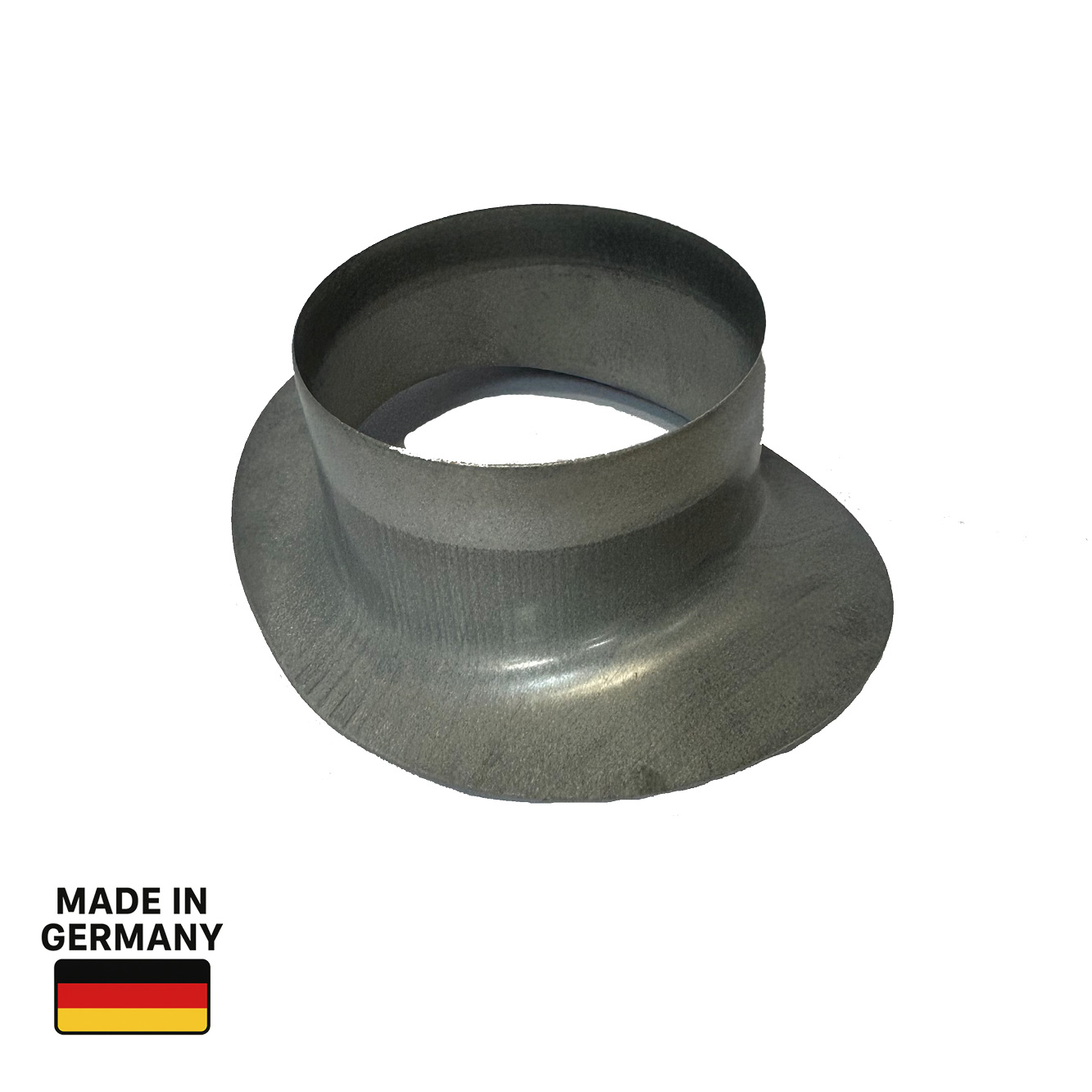

Sattelstück 90° DN 100/100 - 800/250, Edelstahl 1.4301 V2A

Sattelstück 90° DN 100/100 - 800/250, Edelstahl 1.4301 V2A

Sattelstück 90° DN 100/100 - DN 800/250, Edelstahl 1.4301 V2A in Edelstahlausführung V2A (1.4301), nichtrostend – hergestellt in Deutschland.

Einsatz & Zweck

Bögen dienen zur Richtungsänderung des Luftstroms um 90° in runden Lüftungsanlagen. Steckmontage in Wickelfalz- oder Lüftungsrohre, anschließend mechanisch sichern (z. B. Nieten, selbstbohrende Schrauben). Für Formteil–Formteil-Verbindungen (z. B. Bogen mit Abzweig) wird eine Muffe eingesetzt. Diese Ausführung ist für DN DN 100 - DN 800 geeignet.

Eigenschaften

• Nennweite: DN 630
• Winkel: 90°
• Material: Edelstahl V2A (1.4301), nichtrostend
• Fertigung: Made in Germany

Montage – Schritt für Schritt

1. Rohr ggf. auf Länge kürzen und Kanten säubern.
2. Formteil bis zur Anschlagsicke in das Rohr stecken und ausrichten.
3. Verbindung mechanisch sichern (z. B. Nieten oder selbstbohrende Schrauben).
4. Für Formteil–Formteil-Verbindungen eine Muffe als Verbinder einsetzen.
5. Bei Lippendichtung ist in der Regel kein zusätzliches Dichtband nötig.

Pflege & Hinweise

• Dichtlippen sauber halten; bei Verschmutzung vorsichtig abwischen.
• Sichtprüfung der Steckverbindungen auf festen Sitz und Dichtheit.
• Keine scharfkantigen Werkzeuge an Dichtungen verwenden.
• Montageflächen frei von Staub/Spänen halten.

Zusätzliche Hinweise

Sattelstück 90° Das Sattelstück teilt die Luft einer Lüftungsanlage oder Wohnraumlüftung von einer Hautpleitung in eine Nebenleitung auf. Die Strömungsrichtung ändert sich um 90°. In der Regel werden bei einer Lüftungsanlage in einer Hauptleitung sowie in den Nebenleitungen mehrere Sattelstücke eingebaut, um die Zuluft oder Abluft an mehere Stellen zu verteilen. Bei dem Bau einer Lüftungsanlage im privatem und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden in der Regel 90° Satteltücke eingesetzt. Das Sattelstück hat die gleiche Funktion wie ein T_Stück, ist jedoch günstiger aber die Montage ist aufwendiger. Bei größeren Durchmesser kann die Bauform von der Abbildung abweichen. Montageanleitung Sattelstück In das Hauptrohr wird auf die entsprechende Stelle ein Loch mit einem Durchmesser des abgehenden Lüftungsrohrs eingeschnitten, so dass das abgehende Lüftungsrohr sich an der vorgesehene Stelle befindet. Der Bord des Sattelstücks wird mit Nieten oder selbstbohrenden Schrauben an das Hauptlüftungsrohr bzw. Wickelfalzrohr befestigt. Das andere Ende des Sattelstücks wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2 mm kleiner als das Nennmaß.
