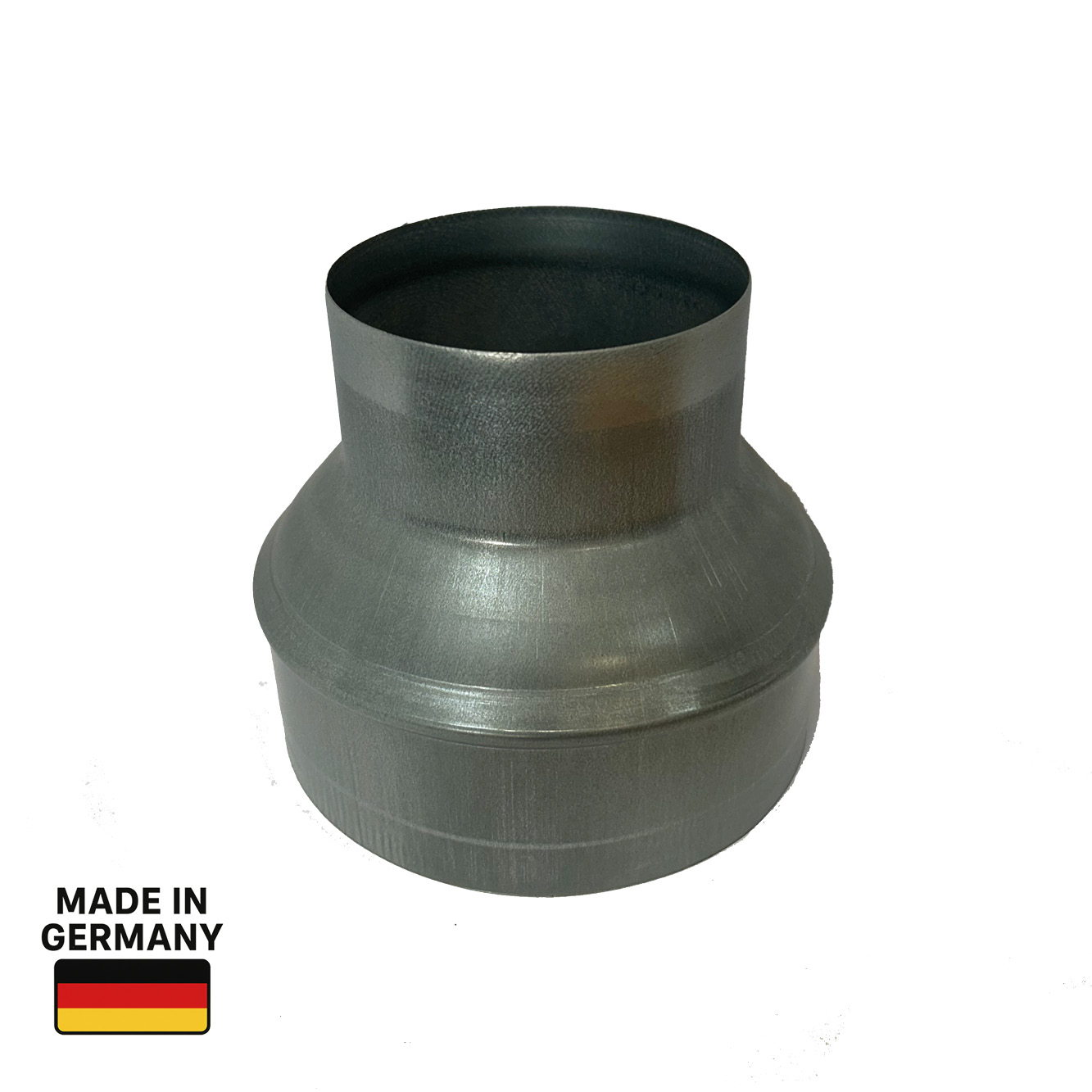

Reduzierung DN 125/100 - DN 800/630, Edelstahl 1.4301 V2A

Reduzierung DN 125/100 bis DN 800/630, Edelstahl 1.4301 V2A

Reduzierung DN 125/100, Edelstahl 1.4301 V2A in Edelstahlausführung V2A (1.4301), nichtrostend – hergestellt in Deutschland.

Einsatz & Zweck

Abzweige teilen den Luftstrom in eine zusätzliche Leitung. Der Abzweigwinkel bestimmt die Richtung des Nebenabgangs. Montage per Stecksystem und mechanischer Sicherung. Ausgelegt für DN 100 - 800.

Eigenschaften

• Nennweite: DN 100 - 800
• Material: Edelstahl V2A (1.4301), nichtrostend
• Fertigung: Made in Germany

Montage – Schritt für Schritt

1. Rohr ggf. auf Länge kürzen und Kanten säubern.
2. Formteil bis zur Anschlagsicke in das Rohr stecken und ausrichten.
3. Verbindung mechanisch sichern (z. B. Nieten oder selbstbohrende Schrauben).
4. Abzweigwinkel beachten und Nebenabgang spannungsfrei ausrichten.
5. Gegebenenfalls Muffe für Formteil–Formteil-Verbindung einsetzen.

Pflege & Hinweise

• Dichtlippen sauber halten; bei Verschmutzung vorsichtig abwischen.
• Sichtprüfung der Steckverbindungen auf festen Sitz und Dichtheit.
• Keine scharfkantigen Werkzeuge an Dichtungen verwenden.
• Montageflächen frei von Staub/Spänen halten.

Zusätzliche Hinweise

Reduzierung Die Reduzierung wird bei Lüftungsanlagen oder Wohnraumlüftung verwendet um zwei Wickelfalzrohre mit verschiedenen Durchmesser niteinander zu verwenden. Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage reduziert sich der Luftvolumenstrom einer Lüftungsleitung durch die Verwendung von Abzweigen, Sattelstücke oder Lüftungsgitter. Der folgenden Lüftungsrohre können in einer kleineren Dimension gewählt werden. Bei größeren Durchmesser kann die Bauform von der Abbildung abweichen. Montageanleitung für Lüftungsreduzierung: In das größere Lüftungsrohr wird die Reduzierung bis zur Anschlagsicke gesteckt und durch Schrauben oder Nieten befestigt. Das kleinere Lüftungsrohr wird von der anderen Seite über die andere Seite der Wickelfalzreduzierung bis zum Anschlag gesteckt und wie das erste Lüftungsrohr befestigt. Die Enden einer Lüftungsreduzierung werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. eine Reduzierung mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2 mm kleiner als das Nennmaß.
