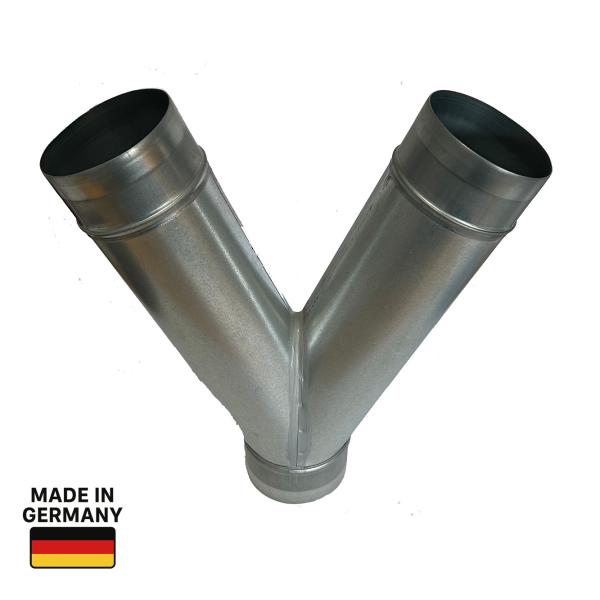

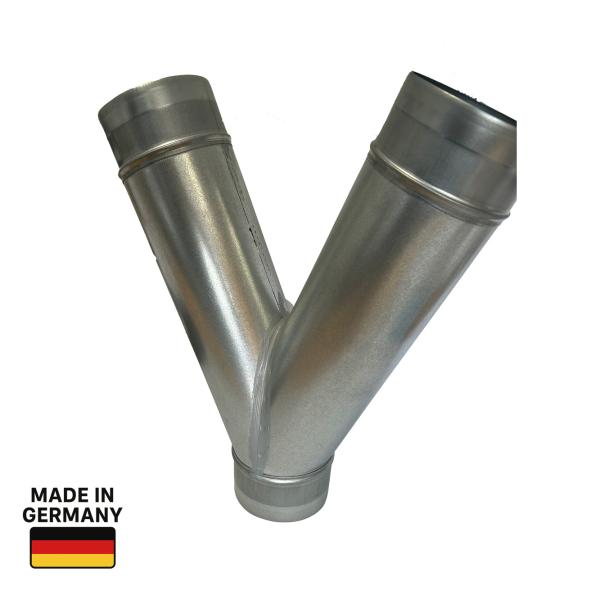

Hosenstück 45° DN 150/100, Edelstahl 1.4301 V2A
Hosenstück 45° DN 150/100, Edelstahl 1.4301 V2A in Edelstahlausführung V2A (1.4301), nichtrostend – hergestellt in Deutschland.
Einsatz & Zweck
Bögen dienen zur Richtungsänderung des Luftstroms um 45° in runden Lüftungsanlagen. Steckmontage in Wickelfalz- oder Lüftungsrohre, anschließend mechanisch sichern (z. B. Nieten, selbstbohrende Schrauben). Für Formteil–Formteil-Verbindungen (z. B. Bogen mit Abzweig) wird eine Muffe eingesetzt. Diese Ausführung ist für DN 150 geeignet.
Eigenschaften
- Nennweite: DN 150
- Winkel: 45°
- Material: Edelstahl V2A (1.4301), nichtrostend
- Fertigung: Made in Germany
Montage – Schritt für Schritt
- Rohr ggf. auf Länge kürzen und Kanten säubern.
- Formteil bis zur Anschlagsicke in das Rohr stecken und ausrichten.
- Verbindung mechanisch sichern (z. B. Nieten oder selbstbohrende Schrauben).
- Für Formteil–Formteil-Verbindungen eine Muffe als Verbinder einsetzen.
- Bei Lippendichtung ist in der Regel kein zusätzliches Dichtband nötig.
Pflege & Hinweise
- Dichtlippen sauber halten; bei Verschmutzung vorsichtig abwischen.
- Sichtprüfung der Steckverbindungen auf festen Sitz und Dichtheit.
- Keine scharfkantigen Werkzeuge an Dichtungen verwenden.
- Montageflächen frei von Staub/Spänen halten.
Zusätzliche Hinweise
Hosenstück 45° für Wickelfalzrohr - Lüftungsrohr. Das Hosenstück wird in der gewerblichen Lüftungstechnik sowie in der Wohnraumlüftung verwendet um ein Luftstrom in meist zwei symetrische gleichmäßige Luftleitungen auftzuteilen. Hosenstücke werden wie die Formteile Abzweige in Wickelfalzrohre eingesteckt um den Lüftstrom bei Gewerbehallen, Bürolüftung, Industrielüftung, Wohnraumlüftung, Entlüftungsanlagen und Belüftungsanlagen oder Klimatisierung, aufzuteilen. Der Winkel 45° bestimmt die Richtung zwischen den zwei aufgeteilten Luftströmungen. Das Hosenstück wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden erden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß. Da Hosenstücke Einzelanfertigungen sind, beträgt die Lieferzeit ca. eine Woche Montageanleitung Hosenstück Das Hauptrohr wird auf die entsprechende Länge gekürzt, so dass das abgehenden Lüftungsrohre sich an der vorgesehene Stelle befindet. Der Hosenstück wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrende Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. An den zwei abhehenden Stellen des Hosenstücks werden entweder Bögen mit Muffen angeschlossen oder direkt Wickelfalzrohre und auch mit selbstbohrenden Schrauben oder Nieten fixiert. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2mm kleiner als das Nennmaß.
