Drosselklappe DN 100, Edelstahl 1.4301 V2A

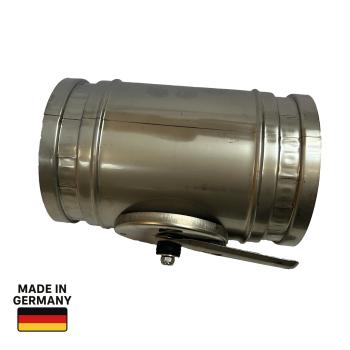

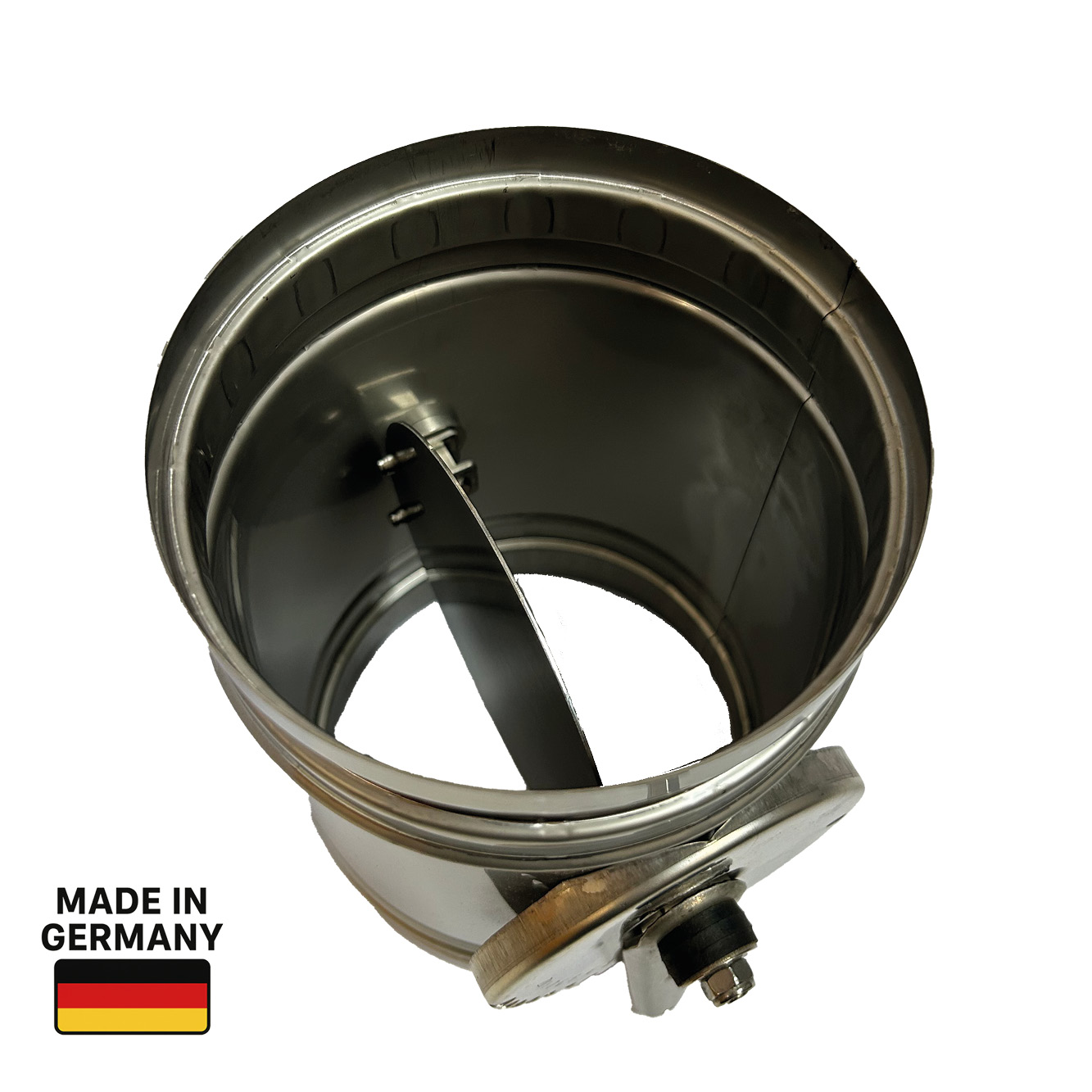

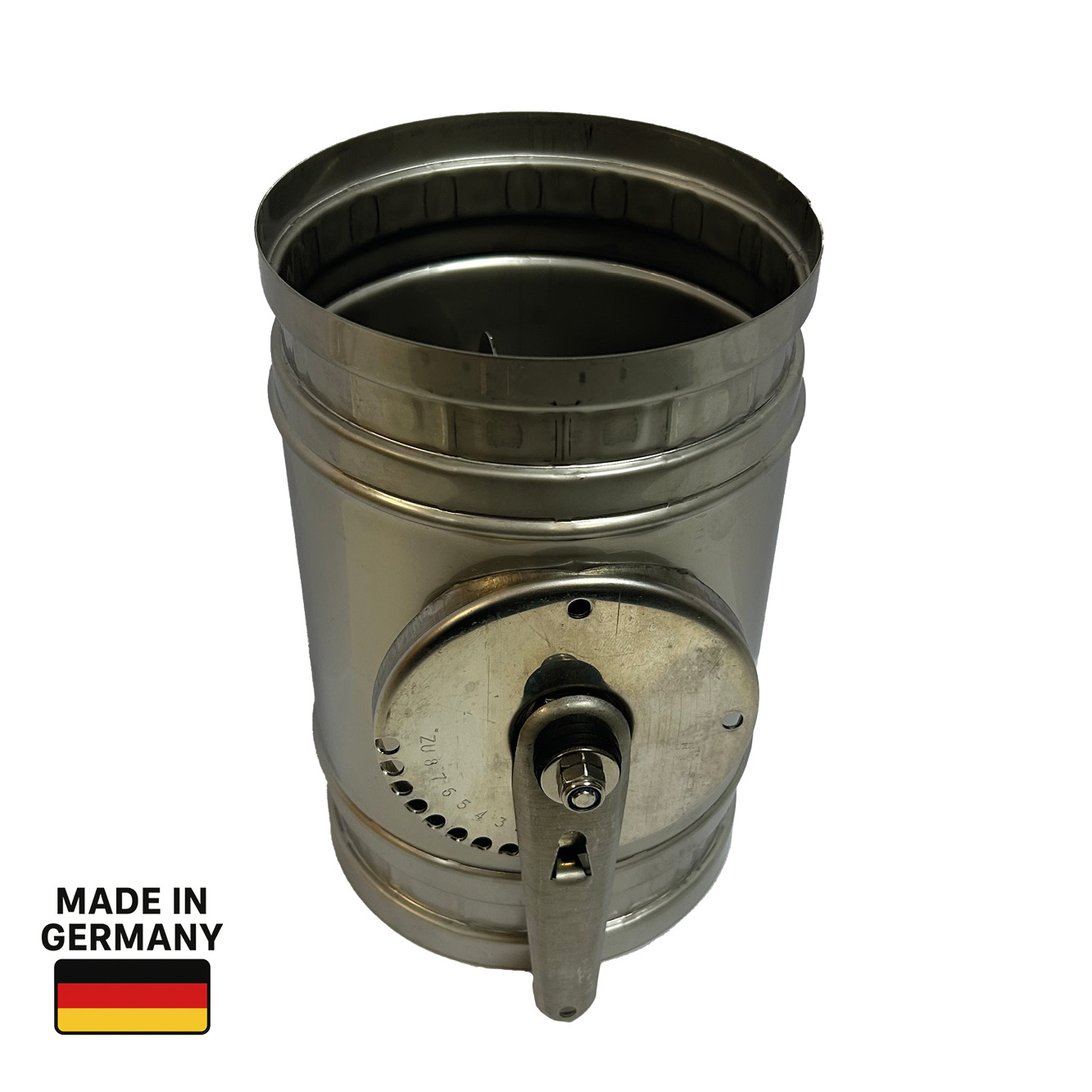

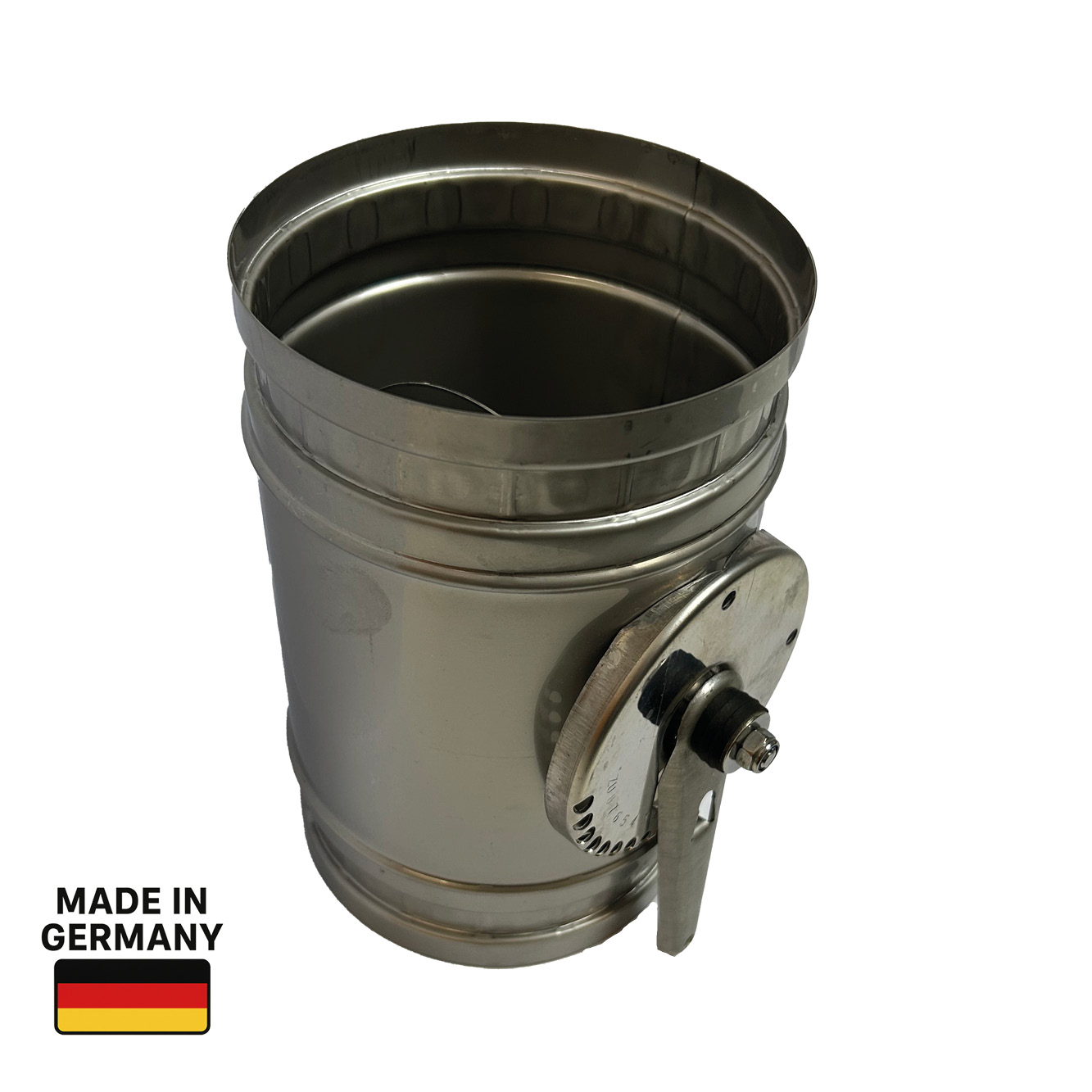

Drosselklappe DN 100, Edelstahl 1.4301 V2A in Edelstahlausführung V2A (1.4301), nichtrostend – hergestellt in Deutschland.
Einsatz & Zweck
Drosselklappen dienen zur Einregulierung des Volumenstroms in runden Lüftungsanlagen. Die verstellbare Klappe ermöglicht eine präzise Anpassung des Luftdurchsatzes je nach Bedarf. Einbau per Stecksystem in Wickelfalz- oder Lüftungsrohre; anschließend mechanisch sichern. Passend für DN 100.
Eigenschaften
- Nennweite: DN 100
- Material: Edelstahl V2A (1.4301), nichtrostend
- Fertigung: Made in Germany
Montage – Schritt für Schritt
- Rohr ggf. auf Länge kürzen und Kanten säubern.
- Formteil bis zur Anschlagsicke in das Rohr stecken und ausrichten.
- Verbindung mechanisch sichern (z. B. Nieten oder selbstbohrende Schrauben).
- Klappenwelle/Bedienelement zugänglich montieren; anschließend Volumenstrom einregulieren.
Pflege & Hinweise
- Verstellmechanik regelmäßig leichtgängig prüfen.
- Dichtlippen sauber halten; bei Verschmutzung vorsichtig abwischen.
- Sichtprüfung der Steckverbindungen auf festen Sitz und Dichtheit.
- Keine scharfkantigen Werkzeuge an Dichtungen verwenden.
- Montageflächen frei von Staub/Spänen halten.
Zusätzliche Hinweise
Drosselklappe Die Drosselklappe wird zur Einregulierung des Volumenstroms verwendet. Die Rohrkörper bestehen aus sendzimirverzinktem Stahlblech oder wahlweise aus Edelstahl. Sie sind „laserstumpfgeschweißt" ohne störenden Versatz des Mantelbleches. Die Steckenden sind maßlich preßkalibriert nach DIN 24147 T1 und sind hierdurch formsteif und paßgenau. Bei größeren Durchmessern ist ein schraubenloses Flanschsystem aus stabilen Hohlprofilen als Verbindungsfläche vorgesehen. Die Wellendurchführung der Drosselklappenlagerung ist in einer wartungsfreien und luftdichten Verschraubung gelagert. Verstellung: Serienmäßig werden die Drosselklappen mit selbstarretierender Handverstellung ausgerüstet (für die Verstellung und Einregulierung sind keine Werkzeuge notwendig). Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden Drosselklappen eingesetzt, um den Volumenstrom einer Lüftungsleitung zu reduzieren. Aus Komfortgründen und energetischen Gründen ist unbedingt ein hydraulischer Abgleich vorzunehmen, damit an allen Stellen die Luftmenge angesaugt oder ausgeblasen wird, wie es bei der Planung vorgesehen war. Die Drosselklappe wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß. Montageanleitung Drosselklappe: In das Lüftungsrohr wird die Drosselklappe bis zur Anschlagsicke gesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über die Drosselklappe bis zur Anschlagsicke gesteckt und wie das erste Lüftungsrohr befestigt. Die Enden einer Lüftungsabsperrklappe werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2mm kleiner als das Nennmaß.
