Bundkragen 90° DN 100 - 800, Edelstahl 1.4301 V2A
Bundkragen 90° DN 100 -DN 800, Edelstahl 1.4301 V2A in Edelstahlausführung V2A (1.4301), nichtrostend – hergestellt in Deutschland.
Einsatz & Zweck
Bögen dienen zur Richtungsänderung des Luftstroms um 90° in runden Lüftungsanlagen. Steckmontage in Wickelfalz- oder Lüftungsrohre, anschließend mechanisch sichern (z. B. Nieten, selbstbohrende Schrauben). Für Formteil–Formteil-Verbindungen (z. B. Bogen mit Abzweig) wird eine Muffe eingesetzt. Diese Ausführung ist für DN 100 bis DN 800 geeignet.
Eigenschaften
- Nennweite: DN 100 - DN 800
- Winkel: 90°
- Material: Edelstahl V2A (1.4301), nichtrostend
- Fertigung: Made in Germany
Montage – Schritt für Schritt
- Rohr ggf. auf Länge kürzen und Kanten säubern.
- Formteil bis zur Anschlagsicke in das Rohr stecken und ausrichten.
- Verbindung mechanisch sichern (z. B. Nieten oder selbstbohrende Schrauben).
- Für Formteil–Formteil-Verbindungen eine Muffe als Verbinder einsetzen.
- Bei Lippendichtung ist in der Regel kein zusätzliches Dichtband nötig.
Pflege & Hinweise
- Dichtlippen sauber halten; bei Verschmutzung vorsichtig abwischen.
- Sichtprüfung der Steckverbindungen auf festen Sitz und Dichtheit.
- Keine scharfkantigen Werkzeuge an Dichtungen verwenden.
- Montageflächen frei von Staub/Spänen halten.
Zusätzliche Hinweise

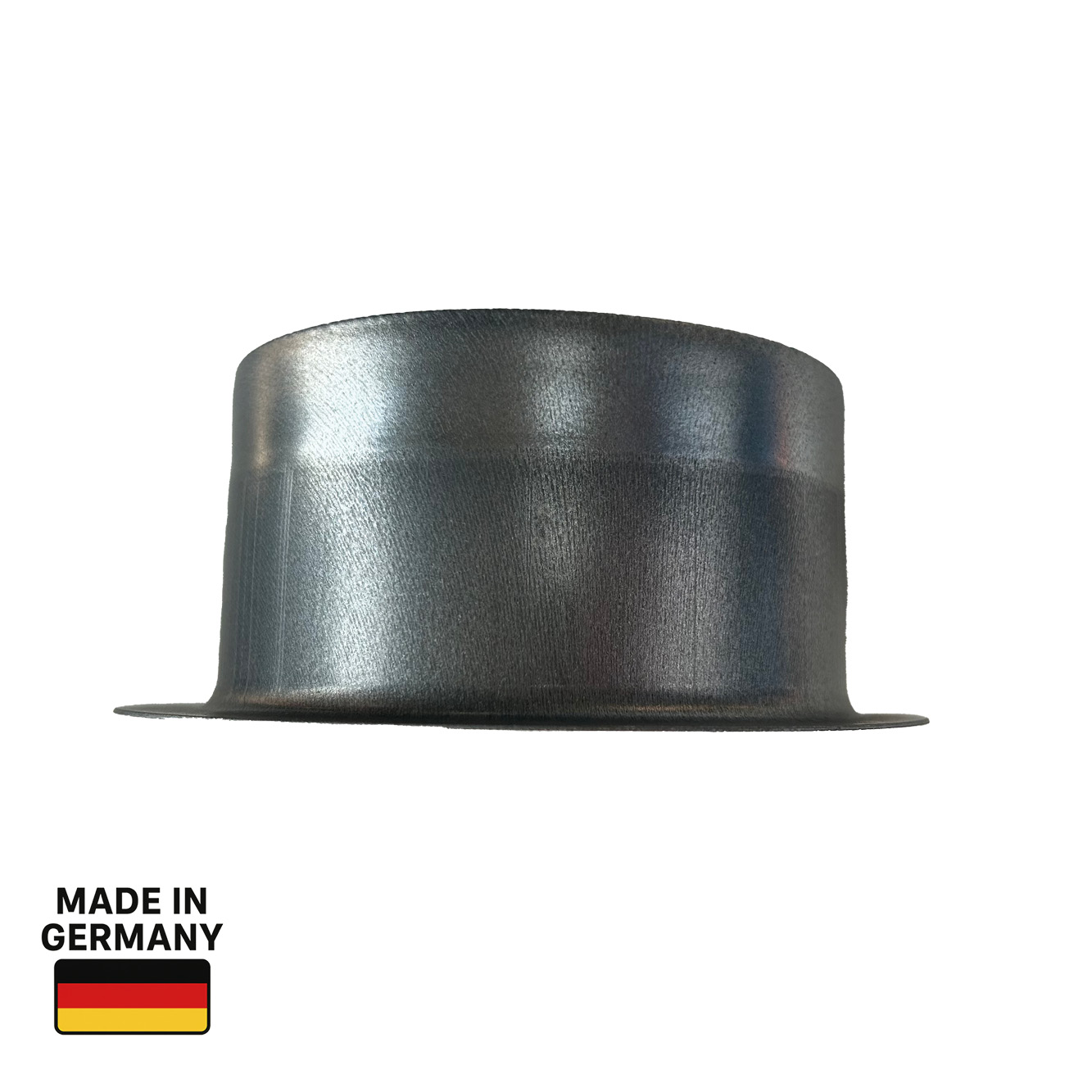

Bundkragen besteht aus einem einseitigem Bord und einem Stutzen (Rohrstück mit Formteilmaß) zum Einstecken in ein Wickelfalzrohr oder in ein Lüftungsrohr. Der Bundkragen wird verwendet, wenn eine gerade Fläche oder ein Lüftungskanal mit einem Lüftungsrohr bzw. Wickelfalzrohr verbunden werden soll. Bundkragen finden Anwendung in der Wohnraumlüftung und bei Lüftungsanlagen für den privaten und gewerblichen Bereich wie z.B. Büroentlüftung, Tiefgaragenentlüftung, Gastronomie, Industrielüftung, und Küchenabluft. Der einseitige Bord des Bundkragens wird an der zuvor hergestellten Öffnung der Kanalfläche durch Nieten oder Schrauben befestigt und die Stutzenseite wird mit dem Lüftungsrohr verbunden. Der Bundkragen wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden erden sollen, z.B. ein Bogen mit einem Bundkragen oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß. Montageanleitung Bundkragen Auf die Blechkanalwandung wird auf die entsprechende Stelle das Loch mit dem Innenmaß der gebörtelten Bunkragenseite mit einem Filzstift angezeichnet, so dass das abgehende Lüftungsrohr sich an der vorgesehene Stelle befindet. Im Anschluß wird entlang der gekennzeichneten Linie im Abstand von ca. 3 bis 5mm nach Außen die Kanalwandung mit einer Blechschere das Loch mit einer Blechschere ausgeschnitten. Damit die Blechschere angesetzt werden kann, ist es ratsam, ein Dreiecksloch mit einem Trennschneider (Flex) innerhalb der Schablone vorzuschneiden. Der Bord des Bundkragens wird mit Nieten oder selbstbohrenden Schrauben am Lüftungskanal bzw. Blechplatte befestigt. Das andere Ende des Sattelstücks wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2 mm kleiner als das Nennmaß.
