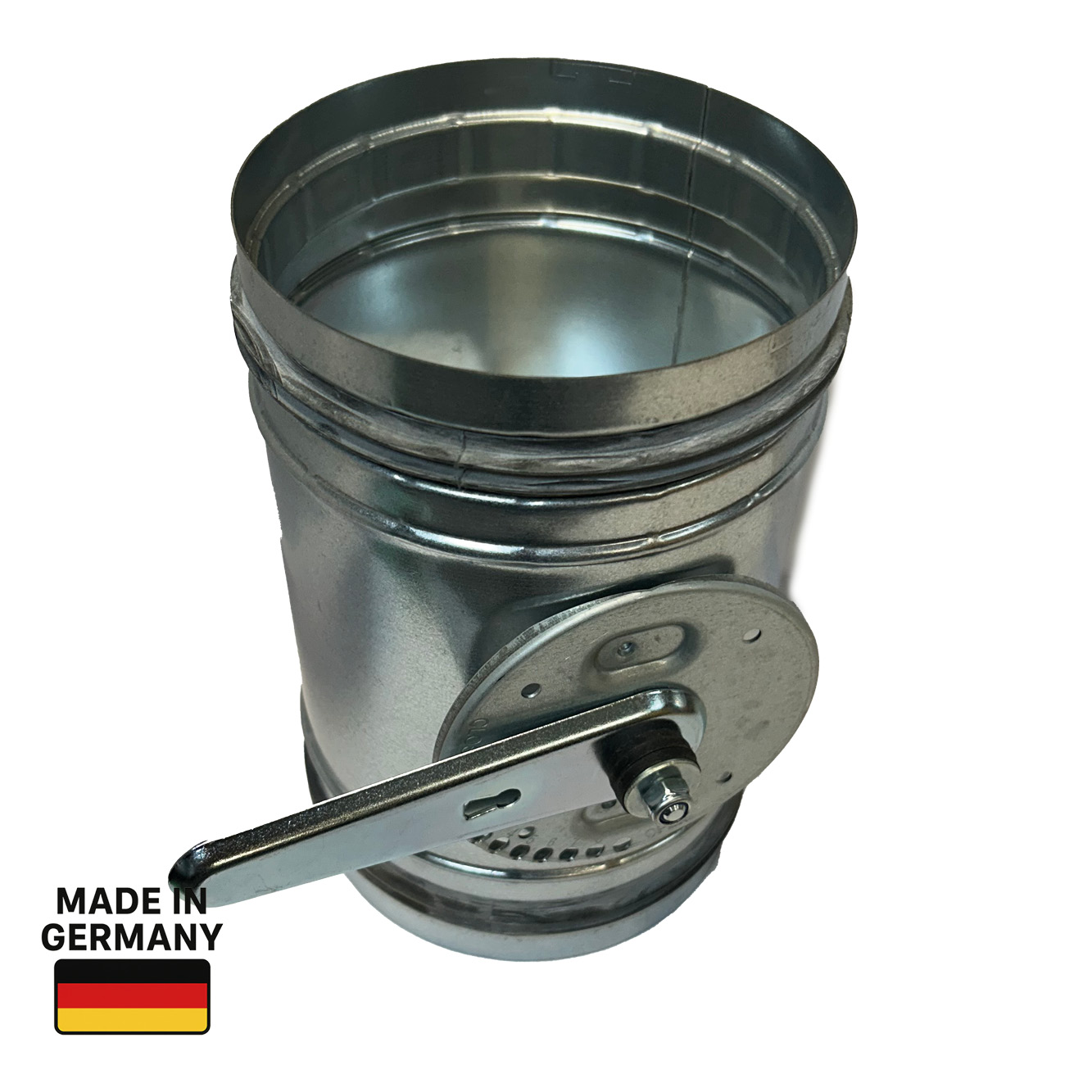

Absperrklappe Hand. DN 180, Edelstahl 1.4301 V2A
Absperrklappe Hand. DN 180, Edelstahl 1.4301 V2A in Edelstahlausführung V2A (1.4301), nichtrostend – hergestellt in Deutschland.
Einsatz & Zweck
Bögen dienen zur Richtungsänderung des Luftstroms in runden Lüftungsanlagen. Steckmontage in Wickelfalz- oder Lüftungsrohre, anschließend mechanisch sichern (z. B. Nieten, selbstbohrende Schrauben). Für Formteil–Formteil-Verbindungen (z. B. Bogen mit Abzweig) wird eine Muffe eingesetzt. Ausführungen mit Lippendichtung dichten die Steckverbindung ab; zusätzliches Dichtband ist in der Regel nicht erforderlich. Diese Ausführung ist für DN 180 geeignet.
Eigenschaften
- Nennweite: DN 180
- Dichtung: mit Dichtung
- Material: Edelstahl V2A (1.4301), nichtrostend
- Fertigung: Made in Germany
Montage – Schritt für Schritt
- Rohr ggf. auf Länge kürzen und Kanten säubern.
- Formteil bis zur Anschlagsicke in das Rohr stecken und ausrichten.
- Verbindung mechanisch sichern (z. B. Nieten oder selbstbohrende Schrauben).
- Für Formteil–Formteil-Verbindungen eine Muffe als Verbinder einsetzen.
- Bei Lippendichtung ist in der Regel kein zusätzliches Dichtband nötig.
Pflege & Hinweise
- Dichtlippen sauber halten; bei Verschmutzung vorsichtig abwischen.
- Sichtprüfung der Steckverbindungen auf festen Sitz und Dichtheit.
- Keine scharfkantigen Werkzeuge an Dichtungen verwenden.
- Montageflächen frei von Staub/Spänen halten.
Zusätzliche Hinweise
sperrklappe Der Rohrkörper der Absperrklappe besteht aus sendzimirverzinktem Stahlblech oder wahlweise aus Edelstahl. Sie sind „laserstumpfgeschweißt" ohne störenden Versatz des Mantelbleches. Das saubere Anliegen der Gummidichtung wird durch eine glatte Oberfläche der Rohrkörper erreicht. Die Steckenden sind maßlich preßkalibriert nach DIN 24147 T1 und sind hierdurch formsteif und paßgenau. Bei größeren Durchmessern ist ein schraubenloses Flanschsystem aus stabilen Hohlprofilen als Verbindungsfläche vorgesehen. Die Absperrklappendichtung ist in Strömungsrichtung für eine druck- oder saugseitige Beaufschlagung bis 1000 Pa luftdicht nach DIN 1946 T4. (TÜV-geprüft). Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden Absperrklappen eingesetzt, um den Volumenstrom einer Lüftungsleitung zu reduzieren oder zu unterbrechen. Aus Komfortgründen und energetischen Gründen ist unbedingt ein hydraulischer Abgleich vorzunehmen. Die Absperrklappe wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß. Montageanleitung Absperrklappe: In das Lüftungsrohr wird die Absperrklappe bis zur Anschlagsicke gesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über die Absperrklappe bis zur Anschlagsicke gesteckt und wie das erste Lüftungsrohr befestigt. Die Enden einer Lüftungsabsperrklappe werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2mm kleiner als das Nennmaß.
